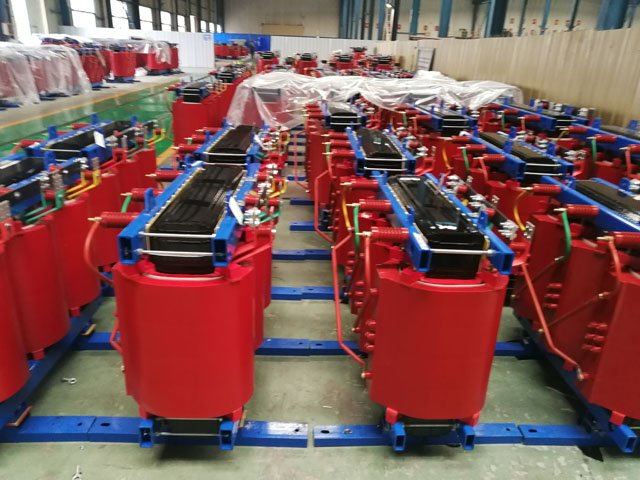

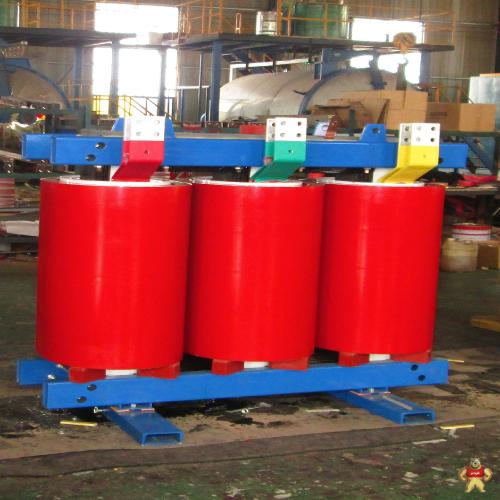

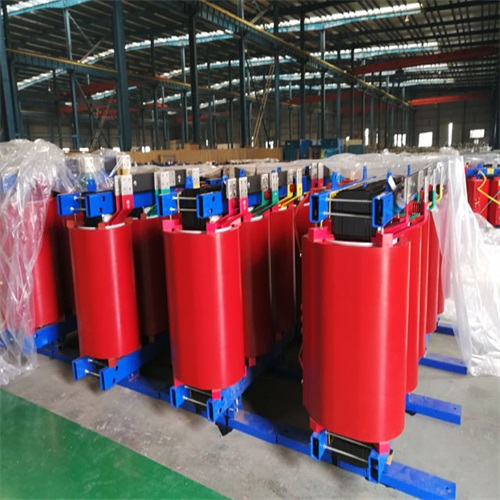

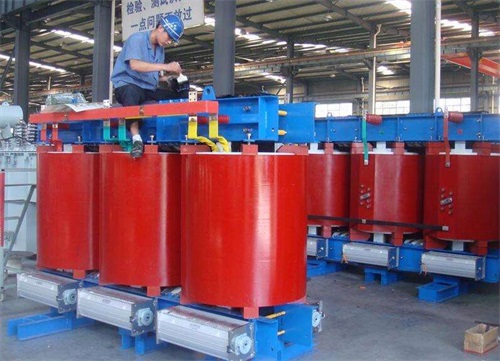

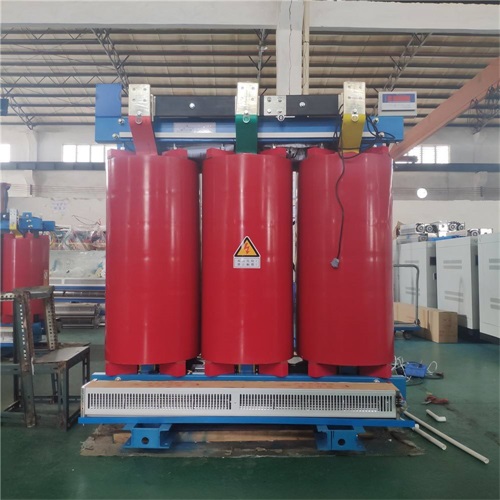

干式變壓器測匝數的核心是通過變比法間接計算(常用)，直接數匝數僅適用于拆檢場景，實際維保中優先采用無損傷的變比測試法。

　　核心測量方法(變比法，無需拆檢)

　　原理

　　變壓器匝數比 = 一次側施加電壓 ÷ 二次側感應電壓(忽略勵磁電流影響，精度滿足日常需求)。

　　操作步驟

　　1. 安全準備：斷開變壓器所有外部接線，確保高低壓繞組完全脫離電網，做好接地保護。

　　2. 施加測試電壓：在其中一組繞組(如低壓側)施加可調交流電壓(建議380V或220V，需低于繞組額定電壓，避免過熱)，記錄施加電壓U?。

　　3. 測量感應電壓：用萬用表或電壓表測量另一組繞組(如高壓側)的感應電壓U?，確保測量值穩定后讀取。

　　4. 計算匝數比：匝數比n?:n? = U?:U?，若已知其中一組繞組匝數(如銘牌標注或設計值)，可換算另一組匝數(如n? = n?×U?/U?)。

　　示例

　　已知某10kV/0.4kV干式變壓器，低壓側(二次側)銘牌標注匝數n?=100匝。在低壓側施加U?=220V，測得高壓側(一次側)感應電壓U?=5500V，則高壓側匝數n? = 100×5500/220 = 2500匝。

　　直接數匝數法(僅適用于拆檢/維修場景)

　　適用情況：繞組絕緣層破損、需更換繞組，或無銘牌參考時。

　　操作要點：需拆除變壓器防護罩、鐵芯夾件，逐匝計數繞組導線匝數，同時記錄繞組繞向、層數(避免漏數或多數)。

　　注意：該方法耗時久、易損傷絕緣，非必要不采用。

　　關鍵注意事項

　　測試電壓需為正弦波交流電，避免用直流電源(無法產生感應電壓)。

　　測量時需斷開所有繞組的中性線、分接開關接線，確保繞組獨立，避免分壓影響結果。

　　若變壓器有分接開關，需分別測量各分接位置的電壓比，對應計算不同分接的匝數。

　　精度要求高時(如校驗繞組故障)，需使用專業變比測試儀，可自動補償勵磁電流影響，誤差更小。
