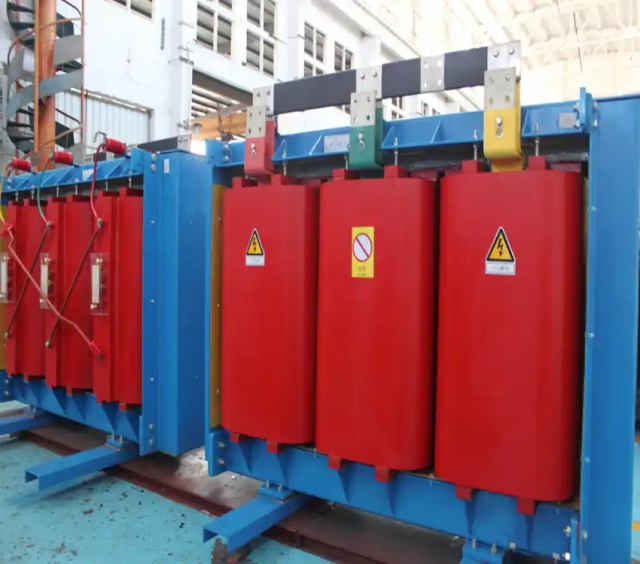

非晶合金干式變壓器安裝技術規范(GB標準+工業實操版)

　　非晶合金干式變壓器的安裝需結合其低損耗、鐵心脆性大、干式絕緣的結構特點，嚴格遵循 GB/T 1094.6-2011《電力變壓器 第6部分：干式變壓器》、GB 50148-2010《電氣裝置安裝工程 電力變壓器、油浸電抗器、互感器施工及驗收規范》、JB/T 10318-2018《非晶合金鐵心配電變壓器》等標準，確保安裝后結構穩定、絕緣可靠、運行高效。以下是分階段實操技術要點：

　　一、安裝前準備(核心保障環節)

　　1. 安裝環境與場地要求

　　(1)環境條件

　　溫度：安裝及運行環境溫度-20℃~+40℃(超出需配置溫控裝置)，相對濕度≤65%(避免絕緣受潮);

　　清潔度：安裝區域無粉塵、油污、腐蝕性氣體(如化工廠區需增設防塵/防腐罩)，清潔度≥10萬級;

　　海拔：海拔≤1000m(海拔每升高1000m，額定電壓降低5%，需提前核算絕緣裕度);

　　通風：自然冷卻時，變壓器周圍需預留足夠散熱空間(距墻、障礙物≥0.6m，頂部≥1.0m);強制風冷時，風機進風口無遮擋，出風口無回流。

　　(2)場地與基礎要求

　　基礎類型：優先采用混凝土基礎(強度等級≥C30)，表面平整度偏差≤2mm/m(用水平尺檢測);若安裝在樓板上，需驗算樓板承重(變壓器重量+基礎重量≤樓板設計承載力的80%);

　　基礎尺寸：基礎長度、寬度比變壓器底座大100~200mm，基礎高度≥100mm(便于電纜敷設和通風);

　　接地預留：基礎內預埋接地扁鋼(截面≥50mm2，材質Q235B)，接地電阻≤4Ω(聯合接地時≤1Ω)，接地端子位置與變壓器接地螺栓對齊。

　　2. 設備開箱檢驗與存放

　　(1)開箱檢驗(需供貨方、安裝方、監理方共同見證)

　　外觀檢查：鐵心、繞組表面無折裂、掉粉、劃痕(非晶帶材嚴禁敲擊)，絕緣件無氣泡、裂紋，外殼無變形;

　　附件核對：核對繞組引線、套管、夾件、緊固螺栓、接地端子、溫控器、風機等附件數量，與裝箱清單一致;

　　技術文件：檢查產品合格證、試驗報告(空載損耗、絕緣電阻、耐壓試驗等)、安裝說明書是否齊全，關鍵參數(額定容量、電壓等級、短路阻抗)與設計要求一致。

　　(2)臨時存放要求

　　存放環境：干燥、通風、防雨，避免陽光直射，遠離明火和熱源(距易燃物≥5m);

　　存放方式：用墊木墊高變壓器底座(離地≥100mm)，防止受潮;嚴禁堆疊存放，避免壓損鐵心和繞組;

　　存放期限：短期存放(≤3個月)需定期檢查絕緣狀態(每月用2500V兆歐表測量絕緣電阻，不低于初始值的80%);長期存放需做真空干燥處理。

　　3. 工具與材料準備

　　(1)工具清單(需校驗合格)

　　測量工具：水平尺(精度0.02mm/m)、游標卡尺(0.02mm)、扭矩扳手(量程0~50N·m，精度±2%)、兆歐表(2500V，精度≤1.0級);

　　安裝工具：吊車/叉車(承重≥變壓器重量的1.5倍)、絕緣手套(耐壓≥產品zui高電壓的1.5倍)、電纜壓接工具、無磁扳手(避免產生渦流);

　　安全工具：驗電器、接地線、警示標識、絕緣墊。

　　(2)材料清單(符合標準要求)

　　接地材料：銅排(截面≥25mm2)或銅芯電纜(截面≥16mm2)，接地線夾(銅材質，防腐蝕);

　　緊固材料：防松螺栓(不銹鋼或熱鍍鋅)、彈簧墊圈、平墊圈(與螺栓配套);

　　絕緣材料：絕緣膠帶(耐溫≥105℃，阻燃等級V0級)、電纜終端頭(符合電壓等級要求);

　　密封材料：硅酮密封膠(耐候性、絕緣性良好)。

　　二、核心安裝流程(分步實操要點)

　　1. 設備就位與固定

　　(1)吊裝與搬運

　　吊裝點：嚴格按照產品說明書標注的吊點吊裝(通常在外殼頂部或夾件吊耳)，嚴禁直接吊裝鐵心、繞組或套管;

　　吊裝工具：采用軟吊帶(避免鋼絲繩劃傷外殼和絕緣件)，吊裝角度≥60°，防止設備傾斜碰撞;

　　搬運要求：水平搬運，速度平穩，避免劇烈振動(加速度≤0.5g)，防止非晶鐵心帶材折裂。

　　(2)就位調整

　　水平度調整：將變壓器放置在基礎上，用水平尺測量底座水平度，縱向、橫向偏差均≤1mm/m(通過墊鐵調整，墊鐵數量≤3塊，總厚度≤50mm);

　　中心定位：按設計圖紙定位，變壓器中心與預留電纜溝、套管出線方向?qū)R，偏差≤±10mm;

　　固定方式：用地腳螺栓固定(螺栓規格≥M16，材質Q235B)，緊固扭矩按說明書要求(通常15~20N·m)，加裝彈簧墊圈防松，螺栓外露長度為2~3個螺距。

　　2. 接地系統安裝

　　(1)鐵心與外殼接地

　　鐵心接地：非晶合金鐵心采用單點接地(避免多點接地產生渦流損耗)，接地線一端接鐵心接地螺栓(截面≥2.5mm2)，另一端接基礎預埋接地扁鋼，接觸電阻≤0.1Ω(用微歐計檢測);

　　外殼接地：外殼接地螺栓(不少于2個)分別用接地線接至接地網，接地線截面≥16mm2，螺栓緊固扭矩≥10N·m，確保接地連續性;

　　接地連接：接地線與接地體采用壓接或焊接(焊接長度≥6倍導體直徑)，連接處做防腐處理(刷防銹漆+銀粉漆)。

　　(2)接地網驗證

　　測量接地電阻：用接地電阻測試儀測量接地網電阻，符合設計要求(通常≤4Ω);

　　連續性檢查：用萬用表測量鐵心、外殼、夾件、接地網之間的導通性，電阻≤0.5Ω。

　　3. 繞組引線連接

　　(1)引線檢查與處理

　　引線外觀：檢查引線絕緣層無損傷，銅排/導線無氧化、變形，彎曲半徑符合要求(銅排≥3倍排寬，導線≥5倍直徑);

　　清潔處理：用無水乙醇擦拭引線接頭和電纜終端頭，去除油污、氧化層(確保接觸良好)。

　　(2)連接工藝要求

　　接線順序：先接低壓繞組，后接高壓繞組;先接相線(A、B、C)，后接中性線(N)，相序標識清晰，避免接反;

　　壓接要求：電纜與引線接頭壓接時，壓接模具與導體規格匹配，壓接壓力≥120MPa，壓接后接頭電阻≤50μΩ(用微歐計檢測)，接頭處用絕緣膠帶半重疊包裹(層數≥6層);

　　絕緣距離：10kV級引線對地面、外殼、其他相引線的zui小絕緣距離≥125mm(GB/T 1094.6-2011要求)，引線固定夾間距≤300mm，避免振動疲勞。

　　通過以上標準化安裝流程，可確保非晶合金干式變壓器安裝質量可靠、運行高效。實際安裝需結合產品型號、額定參數、現場環境(戶外/戶內、海拔、污穢等級)靈活調整，重點關注非晶鐵心保護和絕緣性能，避免因安裝不當導致設備故障。
