S22油浸式變壓器加裝技術規范(GB標準+工業實操版)

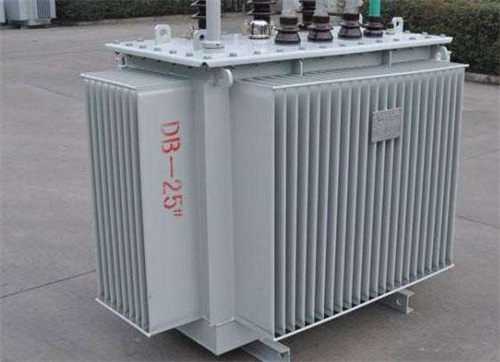

　　S22油浸式變壓器作為新一代節能型配電變壓器(1級能效，符合GB 200522020、GB/T 1094.12013)，其加裝(含新增安裝、舊設備替換加裝)需結合油浸式結構特性(絕緣油散熱、全密封設計)和節能優勢，嚴格遵循電氣裝置安裝、電力變壓器施工驗收及安全規程。以下是分場景、全流程加裝技術要點，涵蓋基礎準備、核心流程、安全規范及常見加裝需求(如溫控、防盜、在線監測)。

　　一、加裝前核心準備(適配油浸式特性)

　　1. 加裝場景與場地要求

　　(1)適用場景

　　工業廠區配電、居民小區供電、戶外箱變配套，額定電壓10kV35kV，容量50kVA2000kVA(S22系列主流規格);

　　替換老舊高損耗變壓器(如S9、S11系列)或新增負荷供電，需提前核算電網容量、短路電流匹配性。

　　(2)場地硬性要求

　　2. 設備開箱與質量核驗

　　(1)開箱檢驗(三方見證：供貨方、安裝方、監理方)

　　外觀檢查：油箱無變形、銹蝕、滲漏油(密封面無油跡);套管無裂紋、油污，油位計指示在正常油位(1/43/4);

　　核心參數核對：銘牌標注型號、額定容量、電壓等級、短路阻抗、損耗值(空載損耗比S11低20%30%)與設計一致;

　　技術文件：產品合格證、出廠試驗報告(絕緣油介損、耐壓、繞組直流電阻等)、安裝說明書、備品備件清單齊全。

　　(2)絕緣油檢驗(油浸式核心)

　　必測項目：介損(90℃)≤0.08，擊穿電壓≥35kV(10kV級)、≥40kV(35kV級);水分含量≤15ppm;

　　若運輸或存放時間超過6個月，需重新取樣檢測，不合格則進行過濾干燥處理(真空濾油機，真空度≤100Pa)。

　　二、核心加裝流程(分步驟實操)

　　1. 設備吊裝與就位

　　(1)吊裝規范

　　吊點：嚴格按說明書標注的吊耳吊裝(油箱頂部專用吊耳)，嚴禁吊裝套管、油枕或閥門;

　　吊裝角度：軟吊帶與豎直方向夾角≤60°，避免油箱受力變形;吊裝速度平穩，加速度≤0.3g;

　　現場防護：吊裝區域設置警戒區，禁止無關人員進入;避免變壓器碰撞、傾斜(傾斜角度≤15°)。

　　(2)就位調整

　　水平度：用水平尺測量油箱頂部，縱向、橫向水平度偏差≤1mm/m(通過墊鐵調整，墊鐵≤3塊，總厚≤50mm);

　　定位：按設計圖紙對齊中心位置，偏差≤±10mm;油箱與基礎之間加裝減振墊(橡膠材質，厚度≥10mm)，減少運行振動。

　　2. 固定與密封處理

　　地腳螺栓固定：采用M20M24熱鍍鋅螺栓，緊固扭矩4060N·m，加裝彈簧墊圈防松;螺栓外露長度23個螺距;

　　密封檢查：復查油箱所有密封面(油枕、套管底座、閥門)，無滲漏油;若拆卸過套管或閥門，重新涂抹耐油密封膠后緊固。

　　三、加裝后檢驗與試運行(必做環節)

　　1. 靜態檢驗

　　(1)結構與密封

　　外觀：螺栓無漏擰、松脫;引線布置整齊，無交叉碰撞;接地系統連接可靠;

　　密封試驗：靜置24h后，檢查所有密封面無滲漏油;油位計指示正常(環境溫度對應油位)。

　　(2)電氣性能測試

　　2. 動態試運行

　　(1)空載試運行(24h)

　　操作：斷開所有負載，合上高壓側開關，施加額定電壓;

　　監測：空載電流≤額定電流的2%(S22特性)，三相不平衡率≤10%;油溫溫升≤20K;無異常噪音(≤55dB(A))、無滲漏油。

　　(2)帶負載試運行(72h)

　　負載分級：逐步加載(25%→50%→75%→100%額定負載)，每級運行12h;

　　關鍵監測：

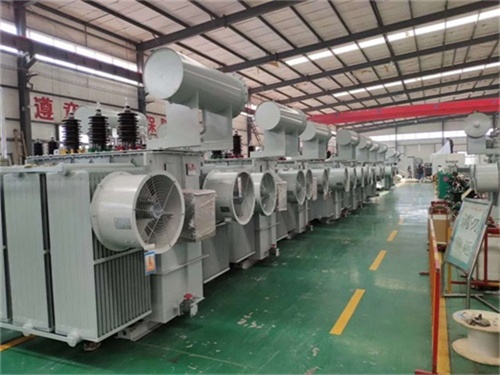

　　1. 溫升：額定負載下，油面溫升≤55K(自然冷卻ONAN)、≤65K(強制風冷ONAF);

　　2. 損耗：實測空載損耗≤設計值的1.1倍，負載損耗≤設計值的1.1倍;

　　3. 保護功能：模擬油溫超溫(≥95℃)，冷卻風機自動啟動;超溫跳閘(≥105℃)功能可靠。

　　通過以上標準化加裝流程，可確保S22油浸式變壓器的安裝質量、運行安全及節能效果。實際加裝需結合現場環境、電網參數、負載特性靈活調整，重點關注絕緣油質量、密封性能和接地系統，避免因加裝不當導致設備故障或安全隱患。
