干式變壓器進線和出線
干式變壓器(以SCB系列環氧樹脂澆注式為例)的進線(一次側/高壓側)和出線(二次側/低壓側)是電力傳輸?shù)暮诵沫h(huán)節,其接線方式、導體選擇、布置規范直接影響設備運行安全性和可靠性。以下從技術參數、接線規范、布置要求、安全要點等方面進行詳細說明:

一、核心基礎:進線與出線的關鍵參數對應
干式變壓器的進線和出線需與繞組額定參數匹配,核心參數需符合GB/T 1094.11-2022《電力變壓器 第11部分:干式變壓器》要求:
對比維度
進線(一次側 / 高壓側)
出線(二次側 / 低壓側)
額定電壓等級
常見 10kV、20kV(中壓),部分 35kV
常見 0.4kV(380V/220V,低壓)
額定電流
由容量和電壓計算(I?=S/√3U?),通常較小(如 10kV/1000kVA 變壓器,I?≈57.7A)
由容量和電壓計算(I?=S/√3U?),通常較大(如 1000kVA 變壓器,I?≈1443A)
導體材質
銅導體(主流)或鋁導體(需匹配接頭)
銅導體(主流)或鋁導體(低壓側大電流場景需注意載流能力)
絕緣等級
與變壓器本體一致(F 級、H 級為主,對應最高運行溫度 155℃、180℃)
同進線側絕緣等級,低壓側需考慮相間、相對地絕緣間距
接線組別
常見 Dyn11(高壓側三角形接線,低壓側星形接線,中性點接地),部分 Yyn0
與進線側接線組別匹配,低壓側星形接線時中性點需引出接地
二、接線方式:拓?fù)溥x擇與端子連接規范
1. 進線(高壓側)接線方式
(1)拓?fù)浣Y(jié)構

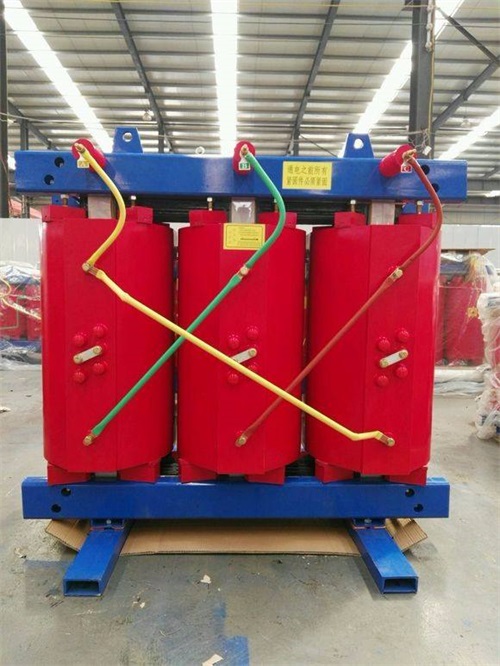

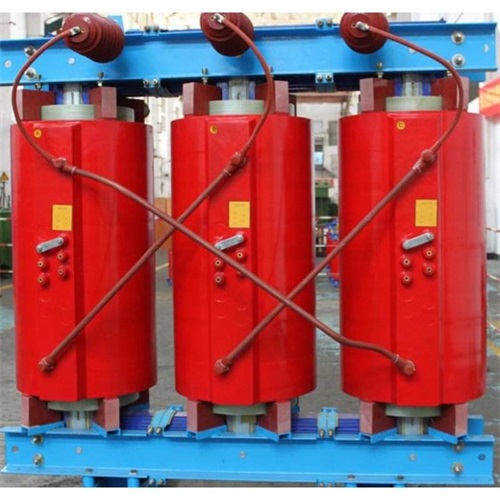

三角形接線(D接):主流選擇(如Dyn11組別),可抑制3次諧波,提高供電質量,且高壓側無中性點,無需接地(僅變壓器本體接地);
星形接線(Y接):部分高壓側需中性點接地的場景(如35kV系統),需將中性點通過接地電阻或直接接入接地網,避免單相接地過電壓。
(2)端子連接要求
端子類型:高壓側通常采用高壓套管(環氧樹脂澆注式),端子為螺栓式(M12-M16),適配銅排或電纜接頭;
導體規格:銅排截面根據額定電流選擇(如57.7A對應30×3mm銅排),電纜選用交聯聚乙烯絕緣電纜(YJV型),截面≥16mm2(10kV等級);
連接工藝:銅排與端子接觸面需搪錫或涂抹導電膏,螺栓緊固力矩符合要求(M12螺栓≥30N·m),避免接觸電阻過大發熱;電纜接頭需壓接后加裝絕緣罩,防止漏電。
2. 出線(低壓側)接線方式
(1)拓?fù)浣Y(jié)構
星形接線(Y接):唯一主流選擇,中性點(N線)引出,用于三相四線制供電(380V動力+220V照明);
中性點接地:低壓側中性點必須可靠接地(工作接地),接地電阻≤4Ω,可與變壓器本體保護接地、防雷接地共用接地網(聯合接地電阻≤1Ω)。
(2)端子連接要求

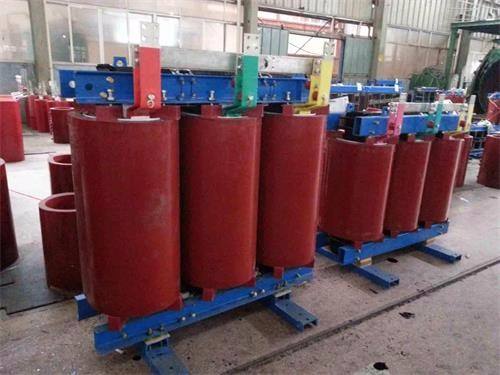

端子類型:低壓側端子為銅排式(裸露或帶防護罩),額定電流≤2500A時采用螺栓連接,>2500A時采用母排直接搭接;
導體規格:銅排截面按額定電流選擇(如1443A對應120×10mm銅排),需考慮動熱穩定校驗(短路電流下不熔斷、不變形);電纜選用YJV型低壓電纜,截面≥120mm2(大電流場景可采用多根并聯);
中性線(N線)與PE線:N線截面不小于相線截面的1/2(如相線120mm2,N線≥70mm2);PE線(保護地線)截面需符合GB 50054-2011要求,與相線截面匹配(如相線≤16mm2時,PE線與相線等截面)。
三、布置規范:空間間距、敷設方式與安全要求
1. 室內配電房布置(主流場景)
(1)間距要求(符合GB 50053-2013《10kV及以下變電所設計規范》)
間距類型
進線(高壓側)要求
出線(低壓側)要求
導體對地距離(室內)
≥125mm(10kV 等級)
≥20mm(0.4kV 等級)
相間導體距離
≥125mm(10kV 等級)
≥15mm(0.4kV 等級,銅排平放)
與周圍障礙物距離
與墻體、設備外殼≥150mm
與墻體、設備外殼≥100mm
進線 / 出線與變壓器本體距離
高壓套管外沿≥300mm
低壓端子外沿≥200mm
(2)敷設方式
高壓側:
電纜敷設:采用電纜溝、橋架或穿管敷設,電纜彎曲半徑≥15倍電纜外徑,避免擠壓損傷絕緣;
銅排敷設:明敷時需加裝絕緣護套或防護欄,防止誤觸碰,銅排支持點間距≤1.5m,避免振動變形。
低壓側:
母排敷設:優先明敷(便于散熱),母排水平敷設時支持點間距≤2.5m,垂直敷設≤3m,大電流母排需考慮熱脹冷縮(加裝伸縮節);
電纜敷設:多根電纜并聯時需保證長度一致、截面相同,避免電流分配不均,電纜溝內敷設時需分層隔離(高壓與低壓電纜分開布置,間距≥300mm)。
2. 戶外/樓層配電間布置(特殊場景)
戶外安裝:進線、出線需采用防雨型電纜終端頭,電纜敷設需避免直接暴曬(加裝防曬管),低壓母排需加裝防雨罩;
樓層配電間:空間緊湊時,高壓側優先采用電纜進線,低壓側采用密集型母線槽(占用空間小、載流能力強),母線槽與變壓器端子連接需預留檢修空間≥500mm。
四、安全與保護要點
1. 短路保護配置
進線側:高壓側需配置斷路器(如VS1型真空斷路器)或熔斷器+負荷開關,短路整定電流按變壓器額定電流的6-10倍設置,保護動作時間≤0.1s,防止高壓繞組短路燒毀;
出線側:低壓側配置塑殼斷路器(MCCB),短路整定電流按低壓側額定電流的5-8倍設置,同時配置熱過載保護(整定電流≈額定電流),保護低壓繞組及下游設備。
2. 絕緣與防護
絕緣檢測:接線完成后需進行絕緣電阻測試,高壓側對地、相間絕緣電阻≥100MΩ(用2500V兆歐表),低壓側≥10MΩ(用500V兆歐表),避免絕緣缺陷導致漏電;
防護等級:變壓器外殼防護等級≥IP20(防止手指觸碰帶電部件),進線/出線端子若裸露,需加裝防護欄(高度≥1.2m),并張貼“高壓危險”警示標識。
3. 接地與防雷
進線側防雷:高壓側加裝金屬氧化物避雷器(10kV等級選用17/45kV型號),避雷器接地端就近接入接地網,接地線短而直(長度≤5m),避免雷電過電壓擊穿高壓繞組;
出線側防雷:低壓側加裝浪涌保護器(SPD,型號選用Iimp≥12.5kA),SPD接地端與低壓側N線、PE線連接,泄放雷電感應過電壓。
五、常見誤區與注意事項
1. 誤區1:低壓側N線與PE線混接—— 錯誤。N線是工作零線(承載不平衡電流),PE線是保護地線(僅故障時導通),需嚴格分開連接(變壓器中性點引出后,N線與PE線不得再合并),否則會導致PE線帶電,引發觸電風險;
2. 誤區2:高壓側電纜截面過小—— 需同時滿足載流能力和熱穩定要求,如10kV/1000kVA變壓器,高壓電纜截面不僅要≥16mm2(載流),還需校驗短路電流下的熱穩定(如短路電流20kA/0.1s,銅電纜截面≥25mm2);
3. 注意事項:接線時需核對變壓器極性(同名端),避免接反導致變壓器輸出電壓異常或并聯運行時環流燒毀;大電流場景(低壓側電流>3000A)需采用銅排搭接時,接觸面需搪錫并加裝均壓片,降低接觸電阻。
綜上,干式變壓器進線與出線的核心是“參數匹配、規范接線、安全防護”,需嚴格遵循國標要求,結合安裝場景選擇導體類型和敷設方式,同時配置完善的保護裝置,確保設備長期穩定運行。
